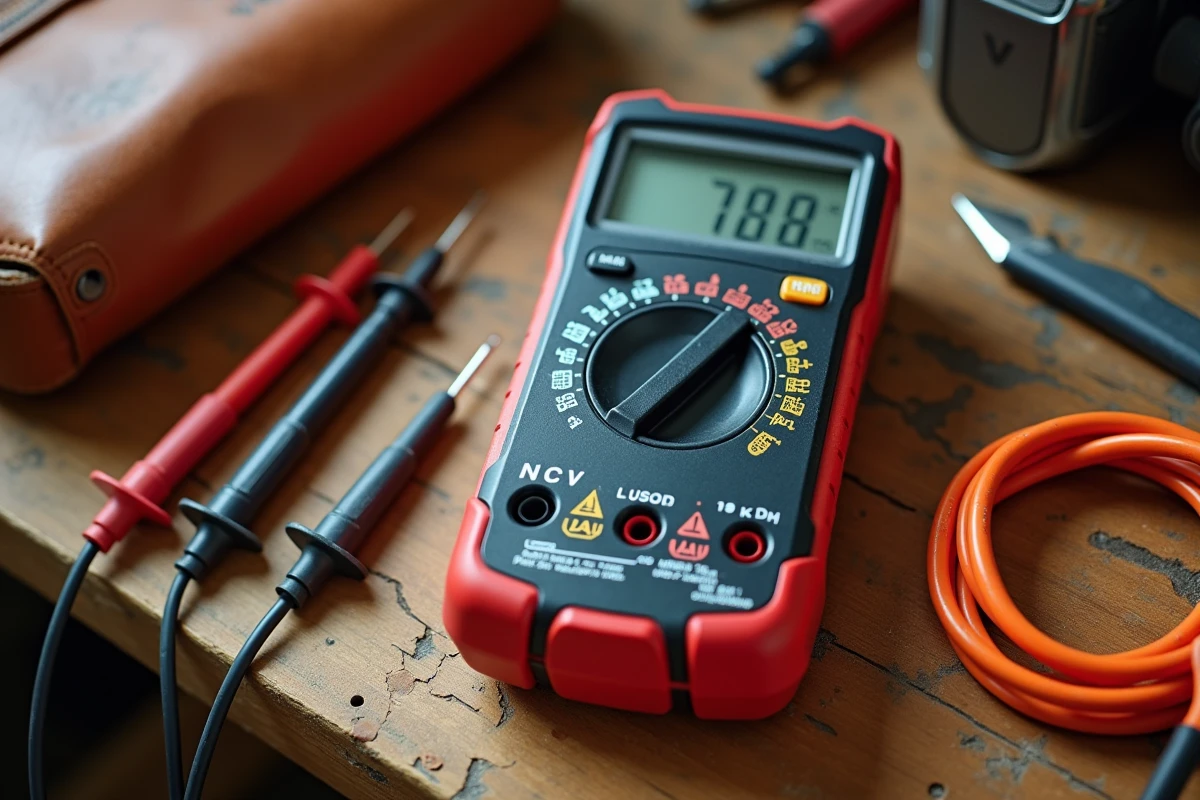

Vous tournez le sélecteur de votre multimètre et vous tombez sur un symbole en forme d’onde ou de signal Wi-Fi inversé, souvent marqué « NCV ». Cette fonction de détection de tension sans contact équipe la plupart des multimètres numériques récents. Elle permet de repérer la présence d’un champ électrique autour d’un conducteur, sans y toucher avec les sondes. Pratique, rapide, mais avec des limites sérieuses qu’il faut connaître avant de s’en servir.
Comment fonctionne la détection NCV sur un multimètre
NCV signifie Non-Contact Voltage. Le capteur, logé dans la partie supérieure du boîtier (souvent dans la pointe du multimètre), réagit au champ électrique rayonné par un conducteur sous tension alternative.
Lire également : Des outils collaboratifs essentiels pour booster la cohésion de votre équipe
Concrètement, vous approchez le haut du multimètre d’un câble ou d’une prise. Si un courant alternatif circule, le champ électrique excite le capteur. Le multimètre émet alors un bip sonore, allume une LED rouge, ou les deux à la fois.
Le principe repose sur le couplage capacitif entre le conducteur et le capteur. Plus vous êtes proche du fil sous tension, plus le signal est fort. Le NCV ne mesure aucune valeur en volts : il indique simplement « présence » ou « absence apparente » de tension.
A découvrir également : Trouver la meilleure plateforme collaborative pour booster l'efficacité de votre équipe
Limites du NCV : câbles blindés, isolation épaisse et faux négatifs
Vous avez approché votre multimètre d’un câble, pas de bip. Le câble est hors tension ? Pas forcément. C’est le piège principal du mode NCV.
Plusieurs fabricants (UNI-T, ANENG, entre autres) précisent dans leurs notices que la détection NCV devient peu fiable derrière des isolants épais ou des gaines métalliques. Un câble blindé, un conduit métallique ou un mur très épais bloquent le champ électrique que le capteur doit capter.
L’absence de bip ou de LED ne constitue pas une preuve d’absence de tension. Les notices récentes recommandent de considérer un résultat négatif comme « incertain », pas comme une garantie de sécurité.
Les faux positifs existent aussi
À l’inverse, le NCV peut réagir à un câble voisin sous tension, à un champ induit par un transformateur, ou à de l’électricité statique. Certains modèles récents abaissent volontairement la sensibilité du capteur pour réduire ces détections parasites, mais cette approche augmente le risque de ne pas détecter un conducteur faiblement couplé.
En résumé, le NCV produit deux types d’erreurs :
- Le faux négatif : pas de signal alors qu’une tension est présente, typiquement derrière un blindage ou un isolant épais
- Le faux positif : un signal se déclenche à cause d’un câble adjacent sous tension ou d’un champ électrique parasite
- La zone grise : un signal intermittent ou faible, difficile à interpréter, qui ne permet aucune conclusion fiable
Procédure concrète pour utiliser le mode NCV sans risque
Avant même de parler de boutons, gardez ce principe en tête : le NCV est un outil de présélection, pas un dispositif de consignation. Il sert à repérer rapidement où se trouve une tension probable, pas à confirmer qu’un circuit est sécurisé pour intervenir.
Étapes d’utilisation
Tournez le sélecteur de votre multimètre sur la position NCV (le symbole varie selon les marques, souvent une onde). Approchez la partie supérieure du boîtier, là où se trouve le capteur, à quelques centimètres du câble ou de la prise à tester.
Si le multimètre bip ou si la LED s’allume, une tension alternative est probablement présente. Éloignez-vous et ne touchez rien. Si aucun signal ne se déclenche, ne concluez pas que le câble est hors tension.
Vérifiez toujours avec une mesure de tension classique en mode voltmètre (V~), sondes branchées, avant toute intervention. Cette étape n’est pas optionnelle.
Vérification croisée avec le mode voltmètre
Passez le sélecteur sur V~ (tension alternative). Branchez la sonde noire sur la borne COM, la sonde rouge sur la borne V/Ω. Placez les pointes de touche sur les deux bornes du circuit. L’affichage vous donne une valeur en volts, mesure réelle et fiable.
Cette vérification par contact direct est la seule qui confirme ou infirme la présence de tension. Le NCV, lui, n’aura fait que vous orienter.
Catégorie de mesure CAT : un paramètre à vérifier même en mode NCV
Vous pourriez penser que le mode sans contact vous dispense de vous soucier de la catégorie de sécurité de votre appareil. Ce n’est pas le cas.
Les catégories CAT II, CAT III et CAT IV définissent le niveau de protection du multimètre face aux surtensions transitoires. Un multimètre NCV n’offre pas la même protection sur un tableau principal (CAT IV) que sur une prise domestique (CAT II). Si votre appareil est classé CAT II et que vous l’utilisez à proximité d’un tableau de distribution, vous êtes en dehors de ses conditions d’utilisation prévues.
Vérifiez la catégorie inscrite sur le boîtier de votre multimètre et adaptez votre usage en conséquence. Pour des interventions sur des tableaux ou des armoires électriques, un appareil classé CAT III ou CAT IV est nécessaire.
Quand le NCV du multimètre est vraiment utile
Malgré ses limites, la fonction NCV garde une utilité réelle dans des situations précises :
- Repérer rapidement quel câble est sous tension parmi plusieurs fils visibles et accessibles, avant de sortir les sondes
- Vérifier qu’une rallonge ou un appareil est bien alimenté sans avoir à dénuder quoi que ce soit
- Scanner un mur en placo pour détecter un câble encastré, à condition que le câble ne soit ni blindé ni trop profond
- Identifier un disjoncteur actif sur un tableau en passant le capteur le long des départs
Dans chacun de ces cas, le NCV accélère le diagnostic. Il ne le conclut jamais. Toute décision d’intervenir sur un circuit passe par une mesure de tension avec les sondes, suivie d’une procédure de consignation si nécessaire.
Le mode NCV de votre multimètre numérique reste un allié de terrain, à condition de ne jamais lui accorder plus de confiance qu’il n’en mérite. Un bip vous alerte, un silence ne vous protège pas.
